SY86011BWPQ

正在量產
Datasheet
5.5V, 10A 具有超低导通电阻的负载开关
    Part numberSY86011BWPQ
    Channel(#)1
    Vin (min) (V)0.285
    Vin (max) (V)5.5
    Iout (max) (A)10
    Iq (typ) (uA)40
    Ron (typ) (mΩ)5.3
    Current limit (A)
    Soft startAdjustable
    Output dischargeAuto discharge
    Features
    PackageQFN1.5×2-10
    Operating temperature range(°C)-40 to 125
    Functional safety category
    • 集成单通道负载开关
    • VBIAS 电压范围： 2.2V 至5.5V
    • 输入电压范围： 0.285V 至 VBIAS
    • 导通电阻：

                -- VIN=5V (VBIAS=5V)时，RON = 5.3mΩ (典型值)

                -- VIN=3.3V (VBIAS=3.3V)时，RON = 5.3mΩ (典型值)

    • 10A最大连续开关电流
    • 自输出放电电阻： 50Ω
    • 符合RoHS 标准且无卤素
    • 紧凑型封装：QFN1.5 x 2-10

    評估板

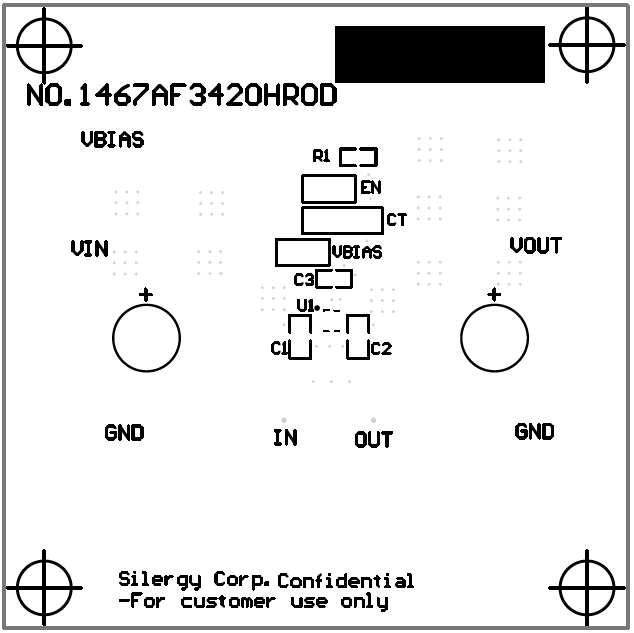

    • 20877B-1

      評估板照片

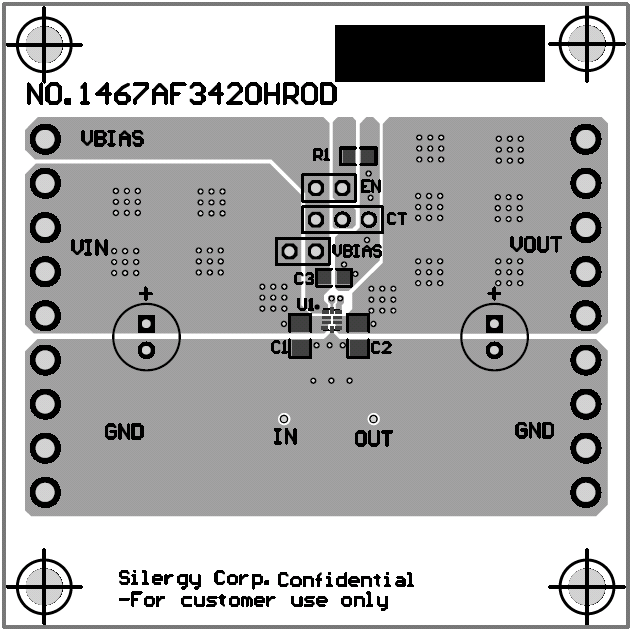

    • 20877B-2

      評估板照片

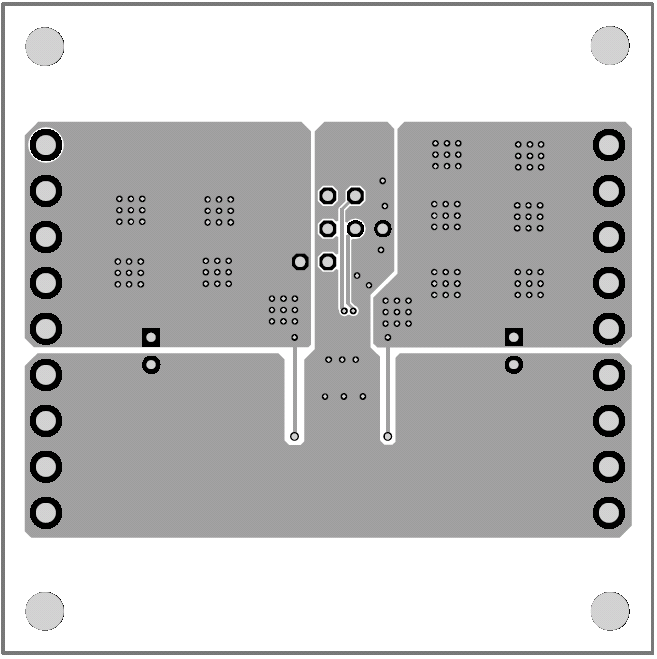

    • 20877B-3

      評估板照片

    EVB_SY86011BWPQ

    EVB_SY86011BWPQ 评估板适用于评估5.5V输入， 10A 单通道负载开关 SY86011BWPQ。
