SQ25001QEQ

正在量產
Datasheet
60V同步型4开关Buck-Boost 控制器
    Part numberSQ25001QEQ
    Channel(#)1
    Vin (min) (V)6
    Vin (max) (V)60
    TopologyBuck-Boost
    Switching frequency (min)(kHz)150
    Switching frequency (max)(kHz)400
    Vout (min) (V)4.5
    Vout2 (min)(V)
    Vout (max) (V)28
    Vout2 (max )(V)
    Vref accuracy (±%)1.5
    Vout accuracy(±%)
    Control modeCurrent control
    Duty cycle (max)(%)
    Operation modePFM/FCCM
    Iq (typ) (uA)2500
    FeaturesEnable,Power good,Adjustable soft-start,UVP with hiccup,UVP with latch,OVP,External bias input,Low ISD,Adjustable switching frequency,Spread spectrum,Cycle by cycle overcurrent protection,Forced PWM,Pre-Bias Start-Up,Fault indicator
    PackageQFN5×5-32
    Operating temperature range(°C)-40 to 125
    Functional safety category
    • 4开关单电感结构
    • 6V - 60V 宽范围输入供电电压
    • 输出电压4.5V - 30V 可设
    • 峰值驱动电流大于3A
    • 0.8V ±1% 反馈基准电压精度
    • 灵活可编开关频率：150kHz to 400kHz
    • 外部可调启软动时间
    • 可选轻载高效模式
    • 平滑的预偏置启动
    • 可设展频
    • 输出电压指示
    • 报错指示
    • 逐周期限流保护
    • 输出电压过欠压保护
    • 输出电流过流保护
    • 过温度保护
    • 封装：QFN5×5-32
    • 湿敏等级：MSL3

    評估板

    • SQ25001_1

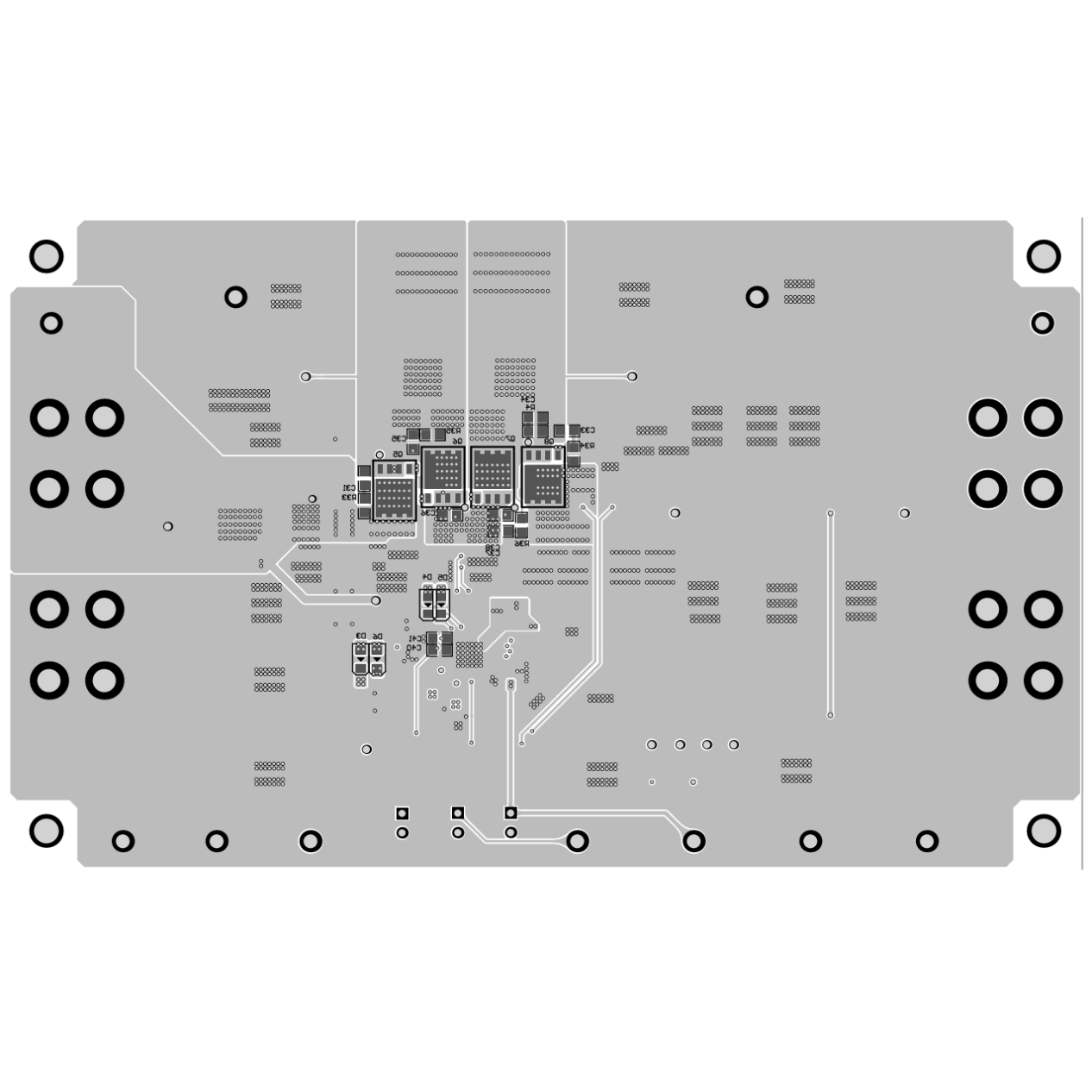

      評估板照片

    • SQ25001_2

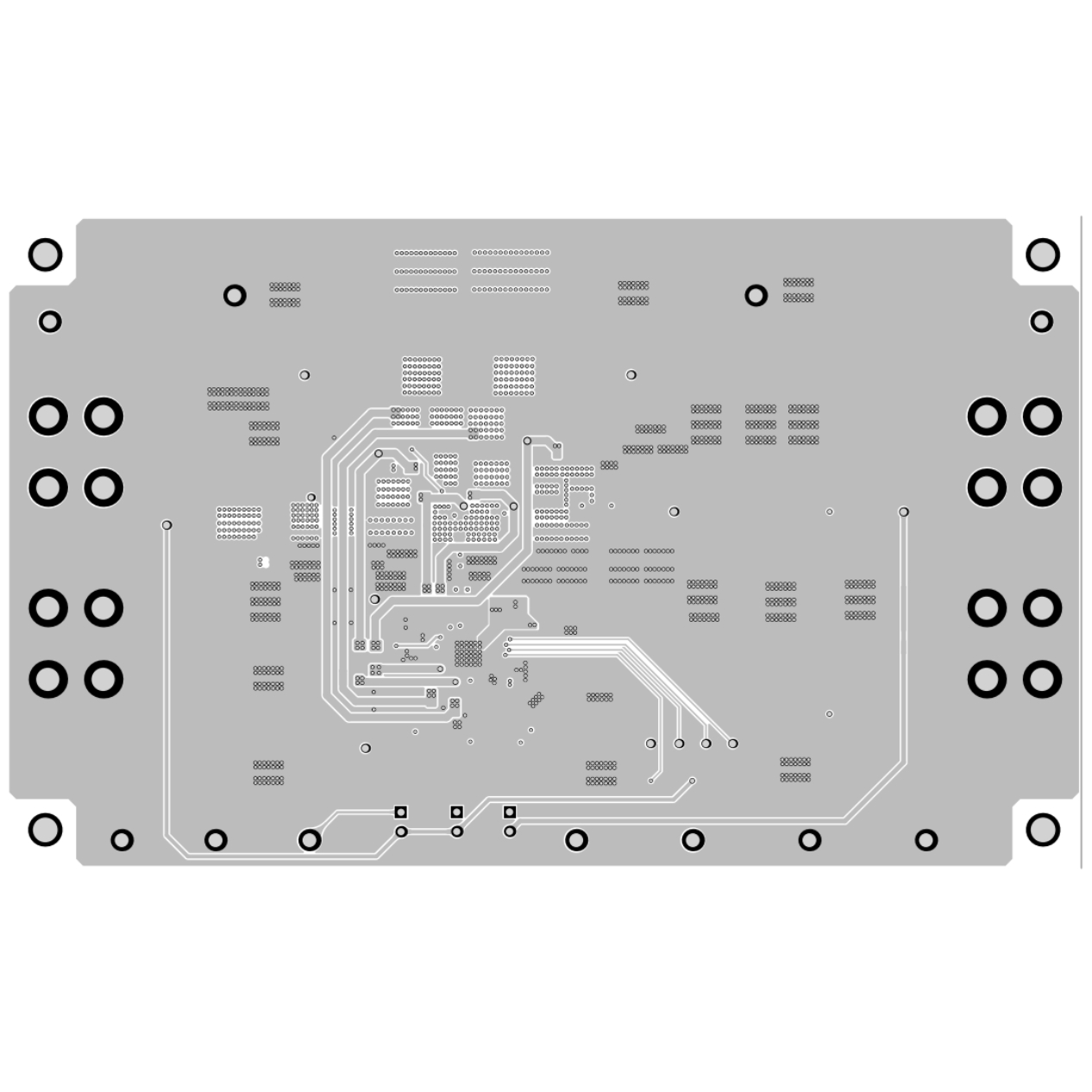

      評估板照片

    • SQ25001_3

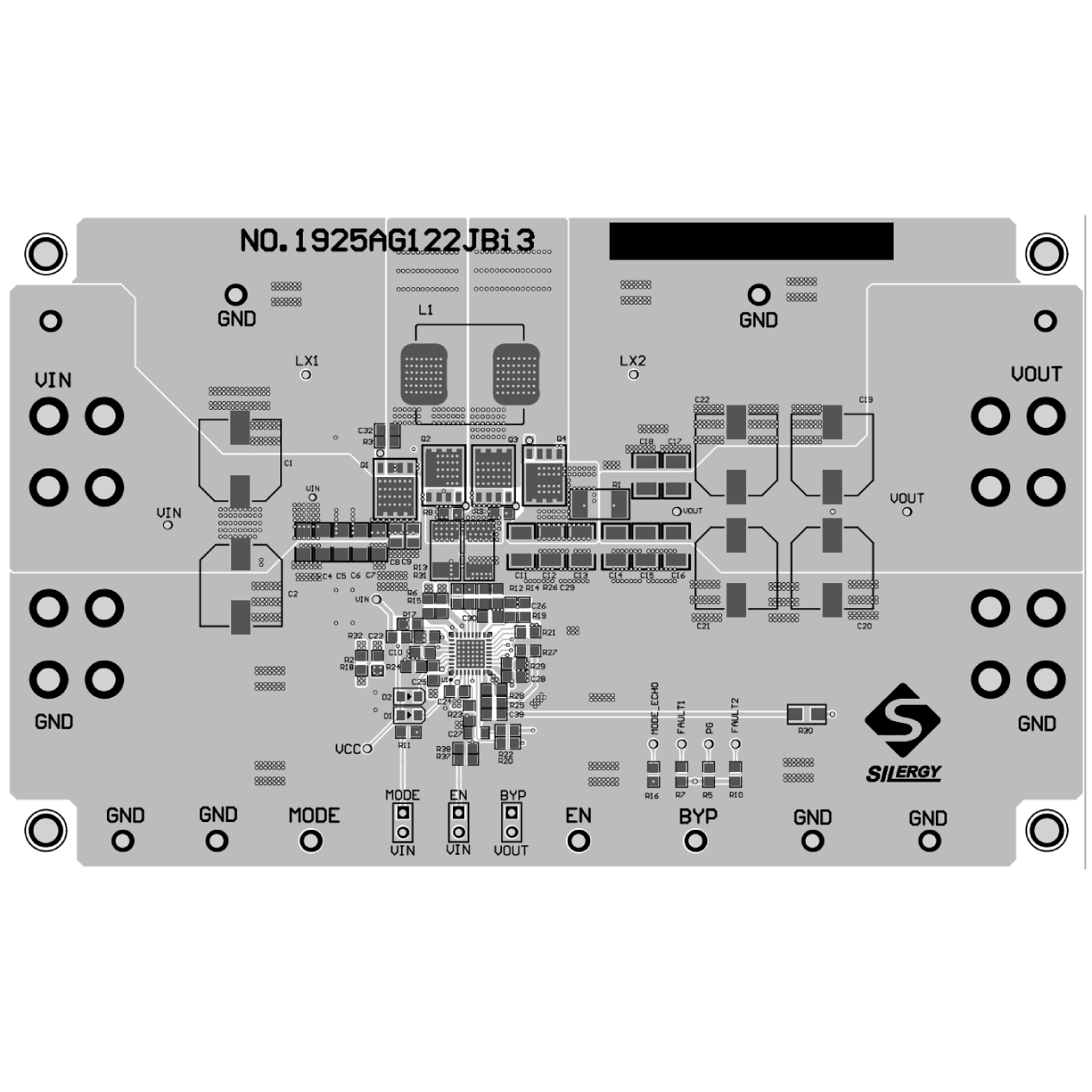

      評估板照片

    • SQ25001_4

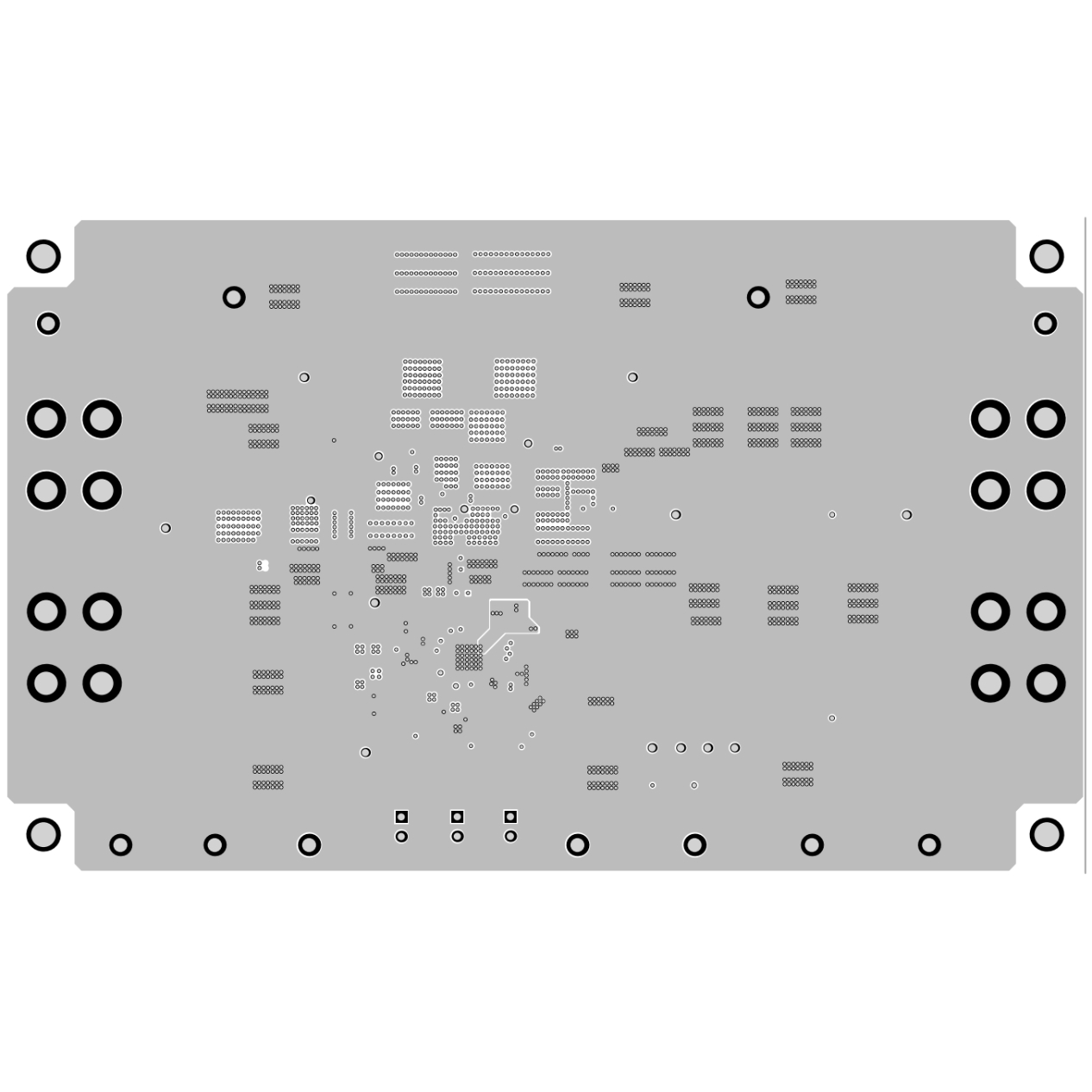

      評估板照片

    • SQ25001_5

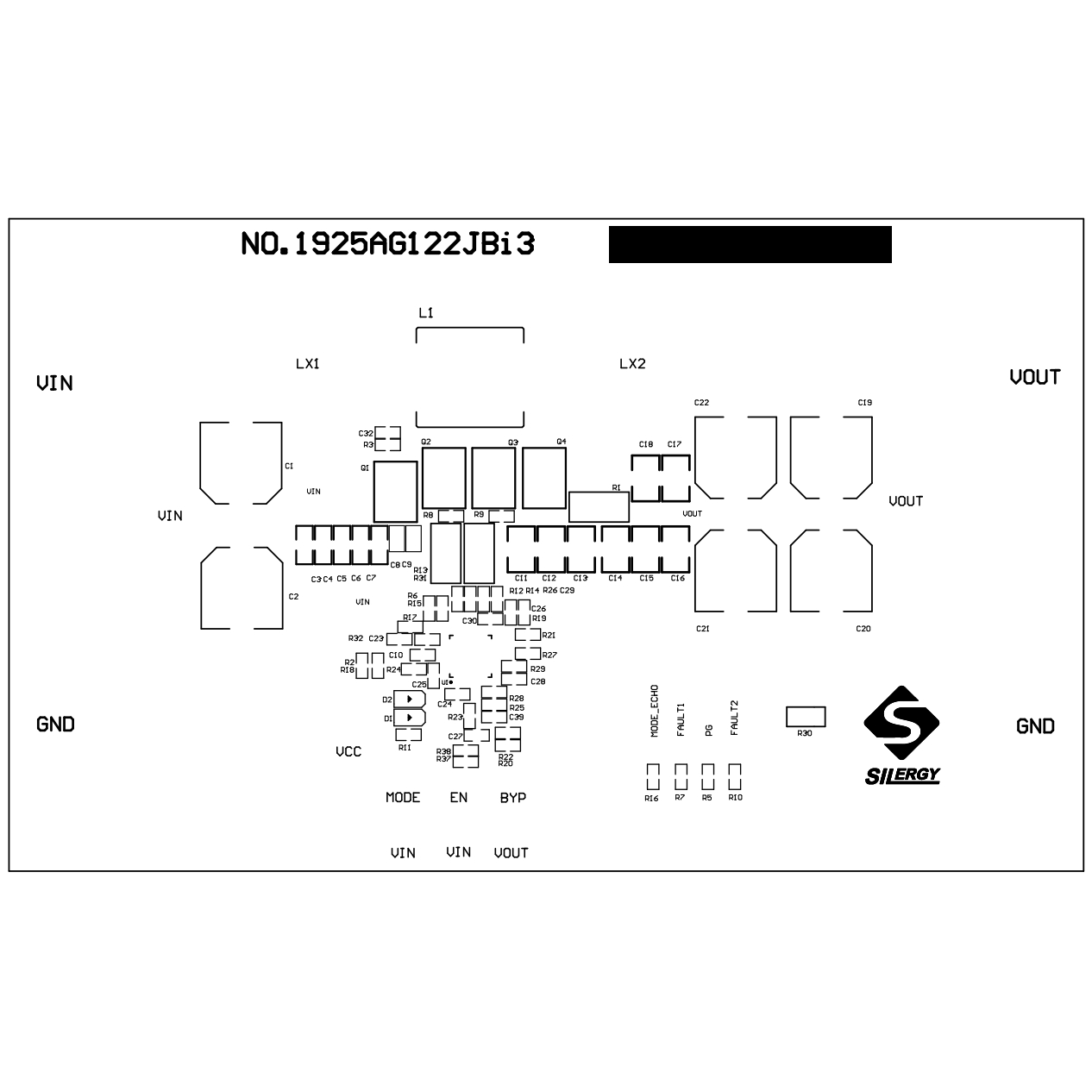

      評估板照片

    EVB_SQ25001QEQ

    EVB_SQ25001QEQ评估板用于评估60V 同步型4开关Buck-Boost 控制器。
