具有I2C接口的高侧/低侧测量、双向电流/功率监控器
| Part Number | SQ52201EFBC |
|---|
| Description | 高精密 I2C 输出电流/电压/功率监控器 |
|---|
| Vcc_min (V) | 2.7 |
|---|
| Vcc_max (V) | 5.5 |
|---|
| CM Sense Range | 0-36V |
|---|
| DM Sense Range | ±80mV |
|---|
| Iq (uA) | 396 |
|---|
| Accuracy (max) | / |
|---|
| Gain Error (max) | 0.15% |
|---|
| Offset (max) | ±10uV |
|---|
| Features / Special Function | 16位ADC支持高边或低边，单、双向电流检测 |
|---|
| Package | MSOP10 |
|---|
- 可感测总线电压范围： 0 ~36 V
- 高边或低边感测
- 双向电流感测
- 可报告电流、电压和功率
- 高精度：
- --0.02%的分流电压增益误差（典型值）
- --0.02%的总线电压增益误差（典型值）
- --2.5μV分流电压偏移（典型值）
- --1.25mV总线电压偏移（典型值）
- 可配置的取平均值选项
- 可配置的转换时间
- 丰富的警报源设置
- 16 个可编程地址
- 兼容高速I2C模式
- 采用2.7~5.5V单电源供电
- 超薄小尺寸封装：MSOP10 (3×3)
- 湿度等级：MSL3

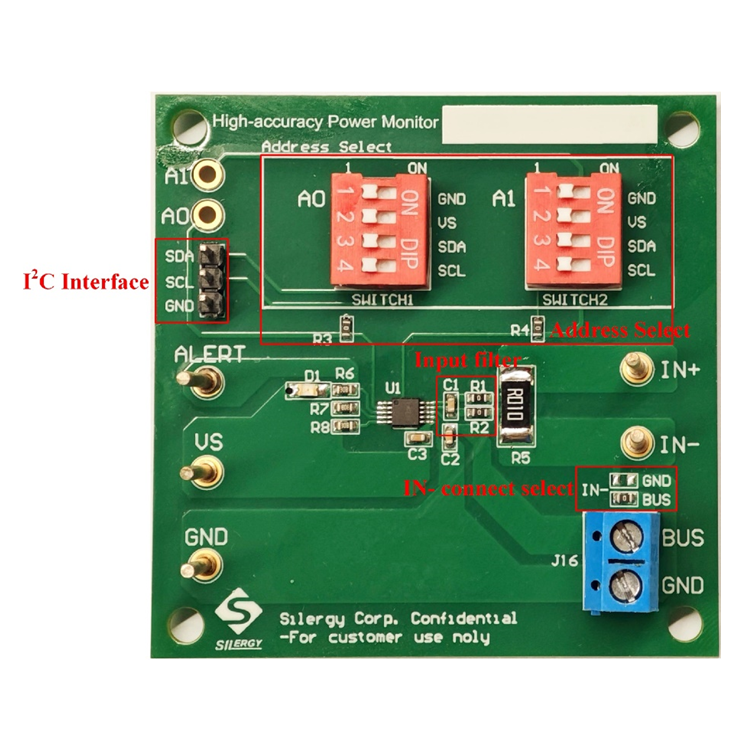

評估板
EVB_SQ52201EFBC适用于评估具有I2C接口的高侧/低侧测量、双向电流/功率监控器SQ52201EFBC。
