具有积分及报警功能的36V、16位、支持高边及低边的高精密车规级双向电流及电压/功率监视器
| Part Number | SA59205FBP |
|---|
| Description | 车规级高精度电流/功率监视器 |
|---|
| Vcc_min (V) | 2.7 |
|---|
| Vcc_max (V) | 5.5 |
|---|
| CM Sense Range | 0-36V |
|---|
| DM Sense Range | ±81.92 |
|---|
| Iq (uA) | 320 |
|---|
| Accuracy (max) | / |
|---|
| Gain Error (max) | ±0.15% |
|---|
| Offset (max) | ±10uV |
|---|
| Features / Special Function | 车规级，具有报警功能16位ADC，支持高边或低边，单、双向电流及功率检测 |
|---|
| Package | MSOP10 |
|---|
- 总线检测电压范围: 0 ~36 V
- 高侧或低侧检测
- 集成嵌入式16位ADC
- 电流、电压和功率检测报警功能
- 内置的积分器可用于能量和平均功耗的计算
- 高精度:
-- 0.15% 增益误差（最大值）
-- ±10μV 差分失调电压（最大值）
- 超低偏置电流：1nA（最大值）
- 可配置的平均次数
- 灵活报警触发机制
- 1.8V I2C，符合SMBus规范的接口
- 16 个可编程地址
- 采用2.7~5.5V单电源供电
- 通过AEC-Q100认证
- 工作温度范围：–40°C~125°C
- 封装：MSOP10

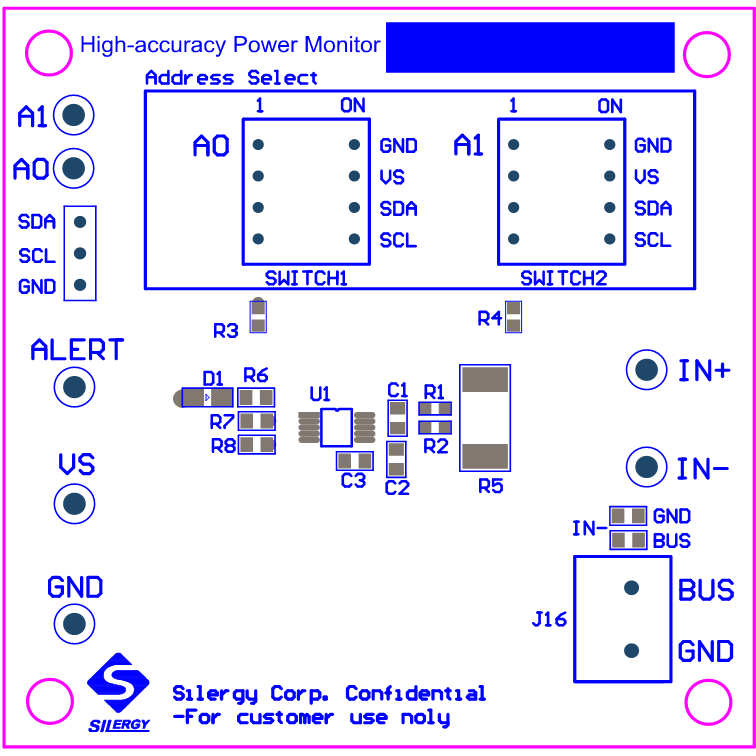

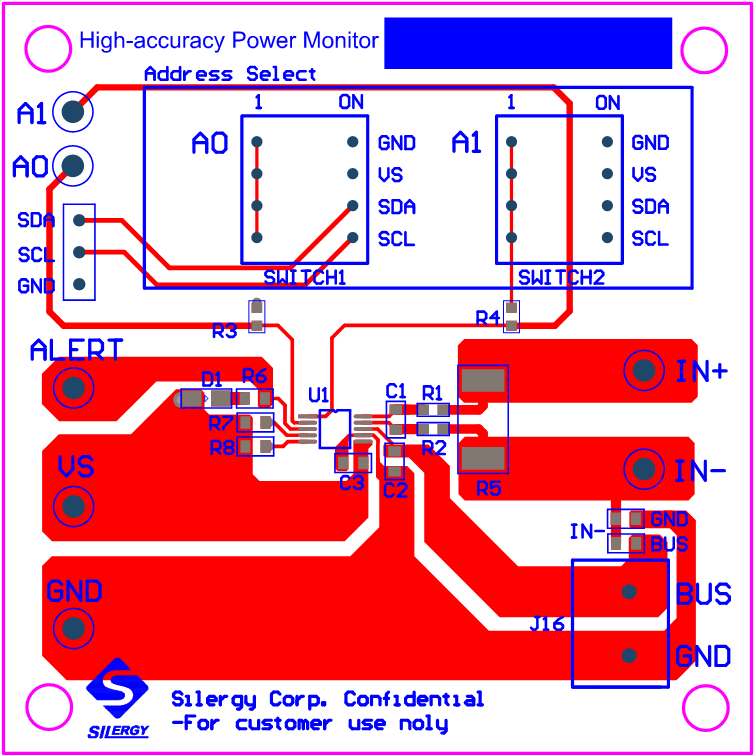

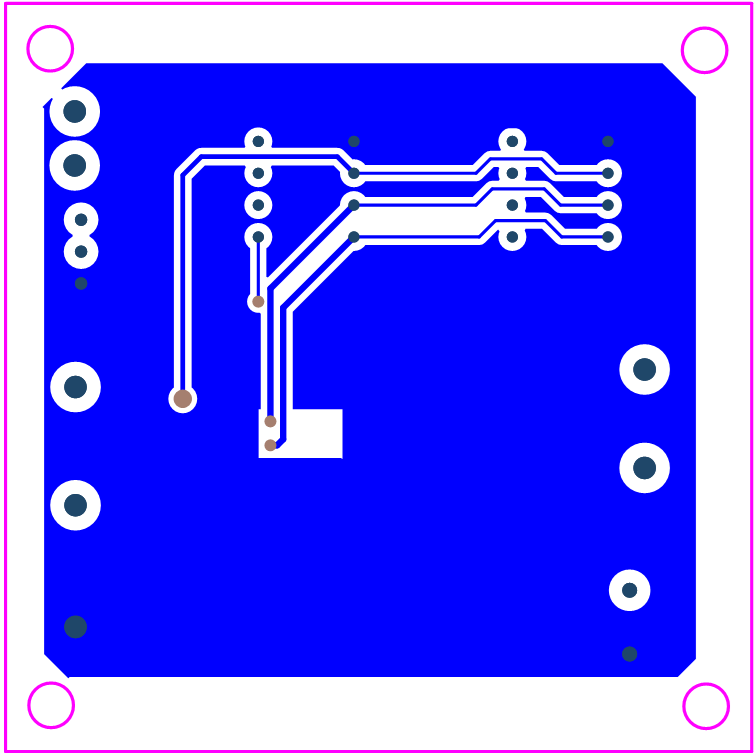

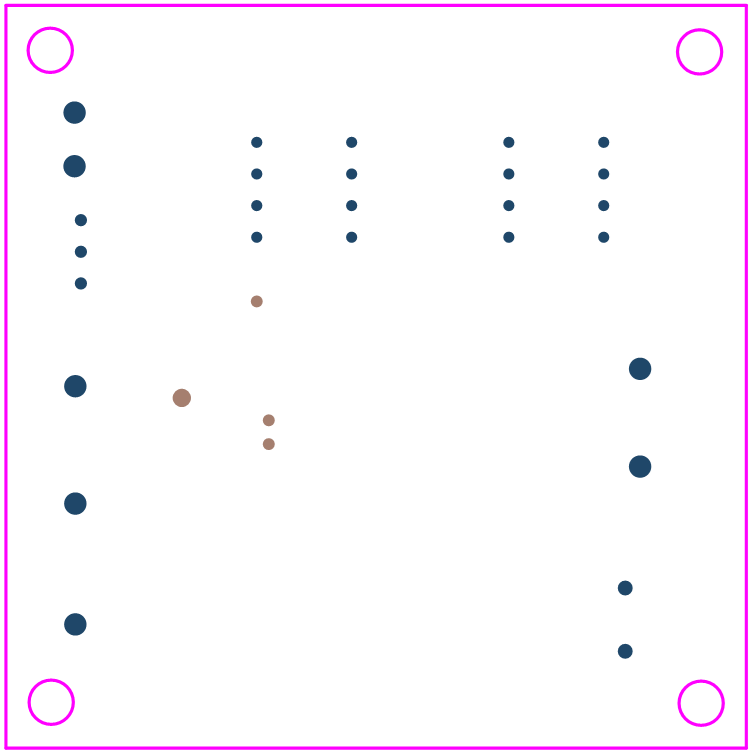

評估板

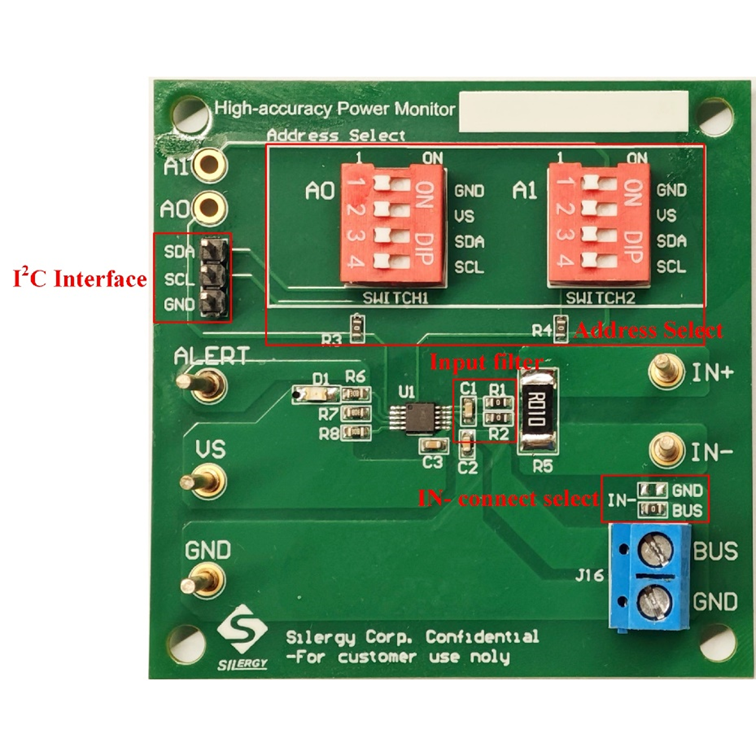

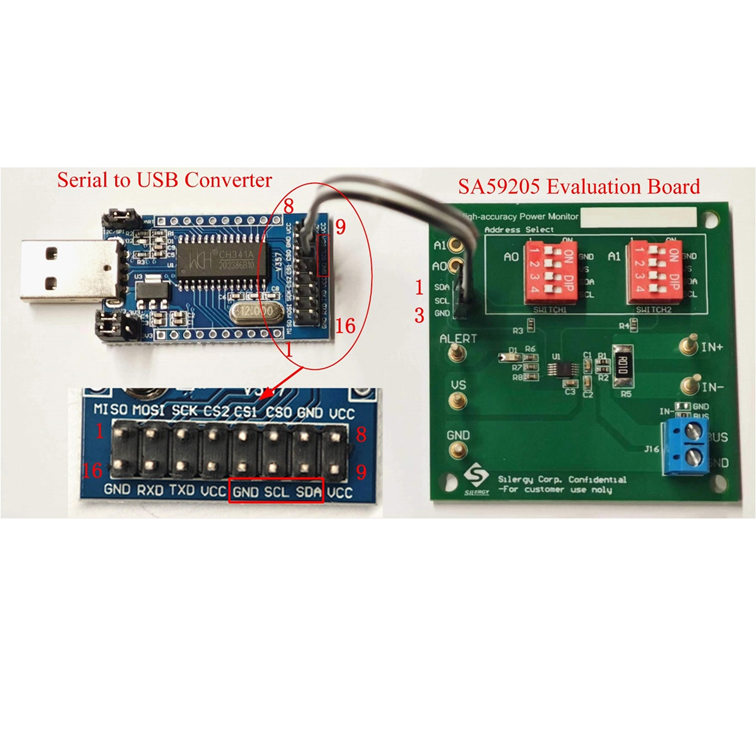

EVB_SA59205FBP评估板用于评估具有积分及报警功能的36V、16位、支持高边及低边的高精密车规级双向电流及电压/功率监视器SA59205FBP
